一、背景介绍

近年来，随着工业4.0及人工智能的发展，越来越多的自动化设备被广泛应用于生产过程中。工业4.0离不开智能制造，我国在2015年提出的“中国制造2025”宏伟计划中，第一项战略对策就是“推行数字化网络化智能化制造”，而智能制造中，最核心的一环就是机器视觉。机器视觉是指通过机器来模拟人眼的功能，对客观事物进行信息提取，处理和分析，最终实现检测和判断，最终交给计算机进行控制。中国是机器视觉产业发展最为迅速的国家，目前已经在工业，航天，医疗，交通，科研等诸多行业进行了广泛的应用。

图1 机器视觉代替人眼

二、目前机器视觉存在问题

典型的工业机器视觉系统包括：光源，镜头，相机，图像采集卡，软件，监视器，输入/输出等。对于光学检测来说，机器视觉系统的性能主要取决于系统中光学相关部件，比如光源，镜头，相机等的性能。此外，光学检测要求的精度一般都较高，但是大多数相机在出厂时，并没有专门针对光学检测应用进行专门校准，往往会导致机器视觉系统的精度达不到要求，结果会出现误差。
比方说，如果将刚出厂的工业相机对着一个均匀照明的发光面进行拍照，拍摄出的图像四个角往往会出现暗区，这主要是由于相机镜头的余弦响应造成的。此外，由于相机传感器（CCD/CMOS）的非均匀性，也会导致对均匀光场成像的时候，图像的亮暗，颜色不均匀，如下图所示。以上这些因素，都会导致在一些精密的光学检测（比如平板显示检测）时，检测结果和真实情况出现较大偏差。

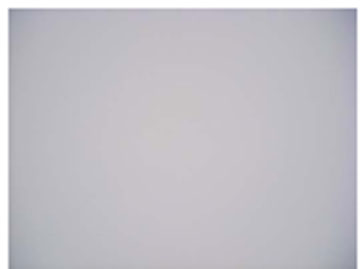

图2 校准前相机平场响应

除此之外，相机对于不同亮度的线性响应也不同。由于相机输出的信号是灰度值，并不具有真实的物理意义。因此，在做光学检测（比如说亮度检测时），需要对相机进行线性度和亮度标定，建立起相机灰度信号和真实亮度的关系曲线。

三、工业相机校准解决方案

为了解决以上机器视觉系统中存在的问题，提高机器视觉系统，尤其是AOI等光学检测系统的精度，欧洲机器视觉协会EMVA提出了《EMVA1288：成像传感器和相机性能表征标准》，其中介绍了如何对成像传感器及相机的空间不均匀度，灵敏度，线性度和噪声等一些列指标进行表征和校准的办法。其中明确写到：“最好的均匀光源是积分球均匀光源”，且推荐“光源的均匀性要大于97%”。

图3 蓝菲光学相机平场校正方法

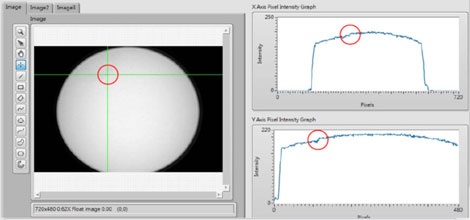

用户在使用时，只需要相机对准均匀光源的开口，拍摄一张图像，再经过算法进行计算，就可以对相机的均匀性进行校正，这一过程称为平场校正。经过均匀光源校准后，相机的均匀性可以显著提高。如下图所示，为一个工业相机经过积分球均匀光源校正前后相机的均匀性测试结果。从图中可以很明显看出，校正前相机的均匀性较差，中心场的响应优于周边的响应。校正后相机平面内的响应一致。

相机校正前

相机校正后

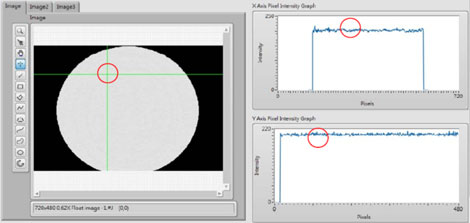

图4 工业相机经过蓝菲光学LED 均匀光源系统平场校正前后对比

四、完美的积分球面光源

工业相机的精度决定了机器视觉系统的检测精度，校准光源的均匀性决定了工业相机的精度。越是均匀的积分球光源，经过其校准后得到的相机均匀性越高。根据积分球的原理，入射到积分球的光在积分球内部进行多次反射，最终在输出端口得到亮度，色度都完全均匀的面光源。积分球的出光口均匀性主要取决于以下几个方面：

• 积分球内壁材料的反射特性。材料的反射特性可以分为朗伯反射，镜面反射和混合反射。由积分球原理可知，积分球内壁材料反射特性越接近朗伯特性，其开口处均匀性越高。此外，当入射光是宽谱光时（比如白光），材料的光谱反射一致性决定了开口处的色度均匀性，材料的光谱反射率越一致，也就是对各个波长的反射率越一致，开口处的色度越均匀。

• 积分球的设计。如何设计积分球的尺寸，入射光的位置，挡板的位置和方向，都会影响积分球开口的均匀性。

蓝菲光学积分球均匀光源LED-USS提供了一种超均匀，高动态范围，亮度/色温均可精细调节的面光源。该积分球光源采用蓝菲光学独有的高反射率完美朗伯反射材料Spectraflect®，基于蓝菲光学40余年的光学系统开发经验，精细的积分球结构设计，是机器视觉相机校准的完美解决方案。其主要具有以下特点：

• 出光面超级均匀，均匀性大于99.5%

• 系统输出稳定性高，稳定性达0.1%

• 亮度线性可调节，可实现从微弱光0.1cd/m2至25000cd/m2的亮度输出

• 色温动态可调节，可实现从低色温2700K到高色温7500K的输出

• 自带亮度监控，实时观测亮度输出情况

• 软件实现光源和探测器的全部控制，界面简单易用，可提供控制指令供二次开发。

• 系统还可定制各类色温，亮度，单色光，大视场角等不同参数的光源

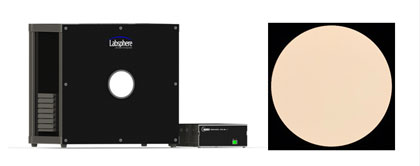

图5 蓝菲光学LED 均匀光源系统（LED-USS）及开口处光斑亮度分布

LED-USS是超高均匀性的面光源，其卓越的性能可以满足EMVA1288要求的相机均匀度，线性度，信噪比，动态范围等诸多参数测试。是从研发到生产，各类工业相机的理想校准光源。
