大型传感器辐射定标用大孔径积分球均匀光源

发布者:蓝菲光学  发布时间:2021-9-1 14:32:12  浏览:2

技术挑战

 卫星遥感.jpg图1 卫星遥感

在制造用于卫星和望远镜的传感器的过程中,最重要的步骤之一是表征传感器的辐射性能,并建立到达传感器的光与传感器的数值输出之间的关系。 某国家航天局需要一套积分球均匀光源系统,用于在大型传感器的开发中进行校准测试。 开口尺寸需要1.5 米才能使发光面完全覆盖整个设备。另外还要求控制外部温度,确保可靠的长期使用。

Labsphere(蓝菲光学)解决方案

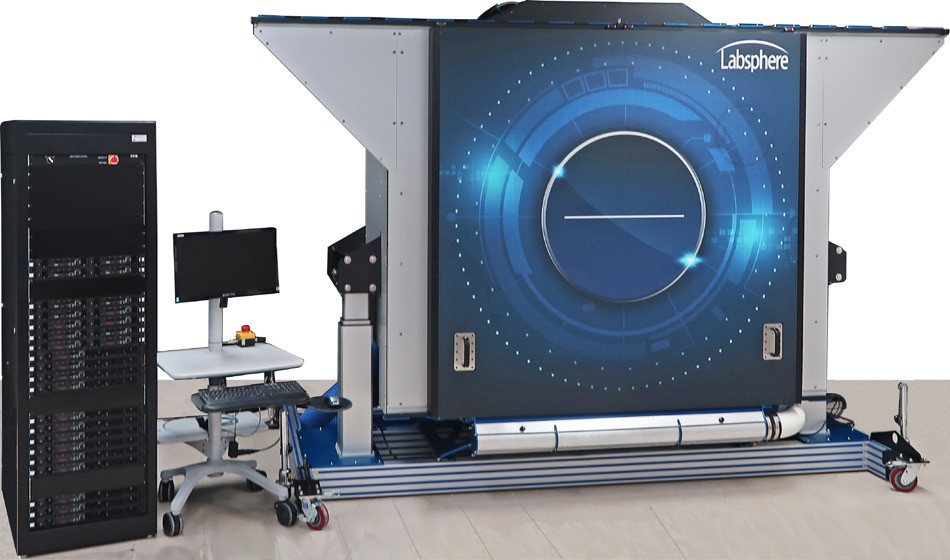

image005.jpg图2 蓝菲光学研发的大孔径积分球均匀光源

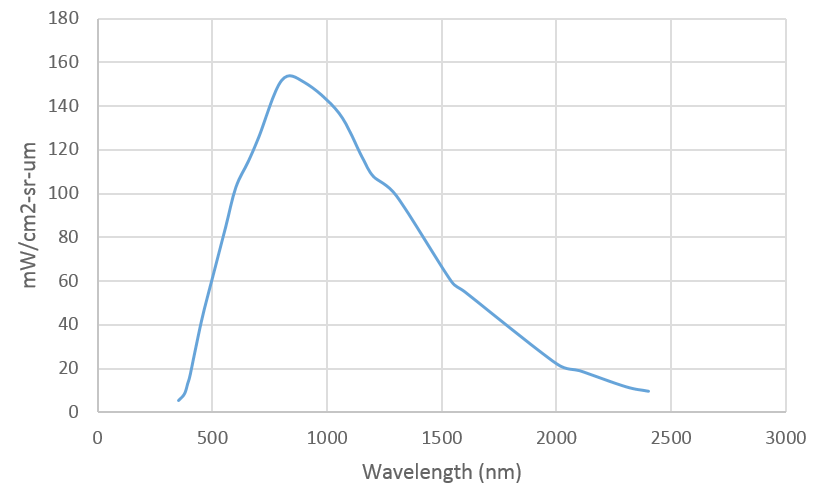

图3 最大的辐亮度

为此开发的系统需要大的积分球获得超大开口端和总共 37 个灯,以实现测试所需的均匀性和光谱辐射。Labsphere(蓝菲光学) 善于定制产品的开发,该系统具有以下独特功能:

  • 通过两个侧面安装的电动活塞自动调节高度;

  • 稳定性好,具有调平千斤顶工业脚轮;

  • 包含软件和硬件的完全集成的计算机系统;

  • 可控制灯产生的热量:

  • 开口周围的定制散热器,用于吸收大部分热量

  • 开口处的手动百叶窗,用于保护用户和设备免受测试后过热的影响

  • 后半球隔热罩,防止意外伤害

  • 三个温度探头来监测积分球内部的热量

  • 三个外部鼓风机连接到积分球周围的通风口

  • 具有带宽和 FOV 滤光片的可拆卸硅探测器;

  • 具有热电冷却功能的可拆卸 InGaAs 探测器;

  • 更新了具有附加功能的 HELIOSense 软件。

特点

  • 先进的热重定向系统,可防止组件和材料损坏并保护用户免受意外伤害;

  • 高度可调和开口端缩孔器,可以灵活地对各种不同的传感器系统进行测试;

  • 具有针对客户应用程序优化的软件,最大限度地提高效率和可用性;

  • 可控制和获得宽光谱,通过 Labsphere(蓝菲光学) 的 HELIOSense 软件微调光谱辐射、色温和波长分布;

  • 满足所有光谱要求, 97% 以上的均匀性提供覆盖可见光和红外带内辐射度;



照度 (lux)176,737
光谱辐射度(W/m2-sr)1,605
面均匀性 (100% Power)97.32%
面均匀性(10% Power)95.08%
角度均匀性  (±10°)99.5%
角度均匀性  (±45°)99.2%
短期(5s) 稳定性99.995%
长期(30s) 稳定性99.994%
硅探测器非线性度0.42%
InGaAs 探测器非线性度0.37%
最高外部温度39.5°C
总灯功率17,680W
