蓝菲光学积分球光谱分析仪在植物照明灯中的应用

发布者:蓝菲光学  发布时间:2021-10-13 16:06:37  浏览:41

近几年来,随着LED技术与全球植物工厂、垂直农场等现代设施农业的发展,植物照明市场迎来了新的发展机遇,成为众多照明厂商走差异化竞争之选。



Horticultural Lighting.jpg

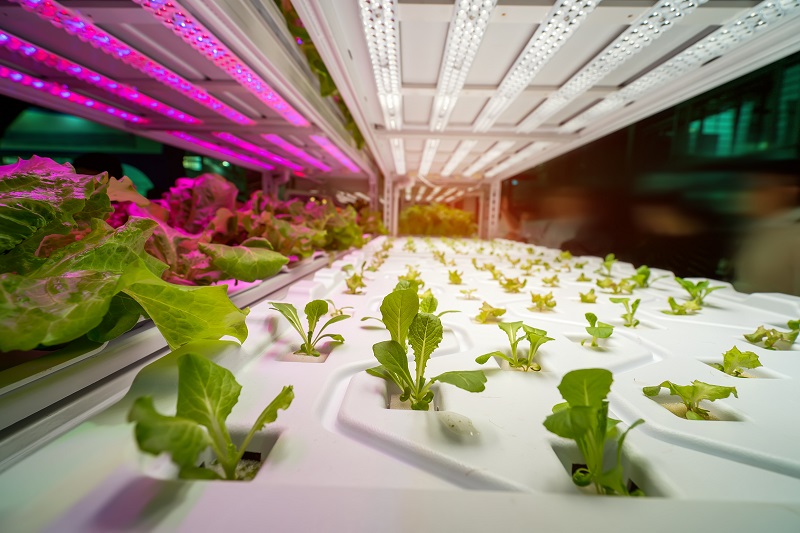

图1 植物照明

由于LED灯具有光效高、发热低、体积小、寿命长灯特点,因此非常受植物照明生产厂商的青睐。不同植物生长过程中对不同光谱的光需求量不同,为此所选的补偿光也有差异。。

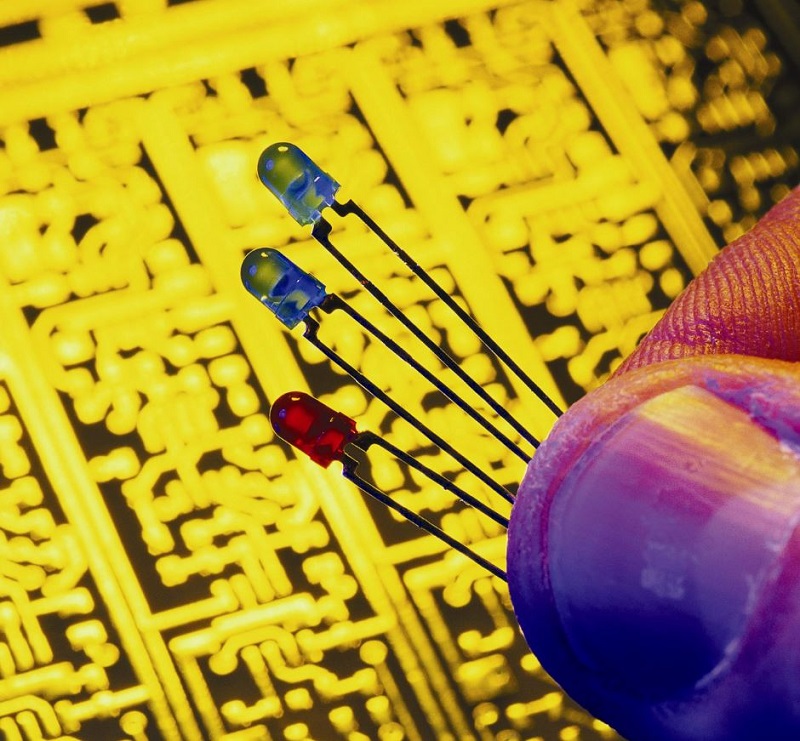

图2 LED灯具

植物工程可分为种植设备技术和植物工艺技术,其中植物照明光谱技术是种植设备技术和植物工艺技术的关键。好的光谱设计可保证种植工艺所要求的光质能达到高效利用。




图3 光谱

制造商设计植物照明系统,通常根据植物所需的光质、光密度,然后对植物照明光源进行选择。植物灯光谱设计需要依据植物种植工艺要求而设计,植物灯光谱分析和设计能力对制造商市场竞争至关重要。而这些都需要精确的光源光谱分析方法和设备。

蓝菲光学40年光学测量生产设备经验,可提供精确的光源光谱分析方法和积分球光谱分析设备,有效的计算PAR/PPF/PPFD值。

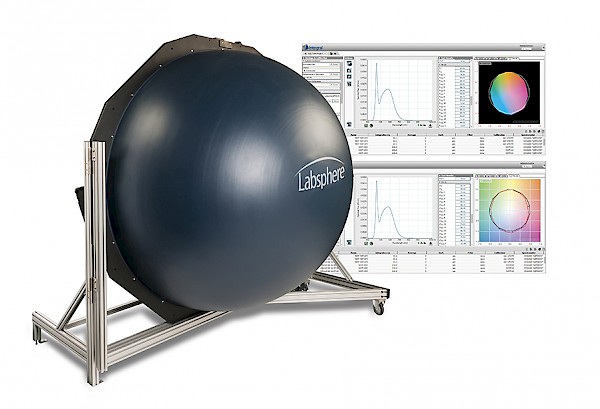

图4 蓝菲光学积分球光谱分析仪

不同植物或者同一植物不同时期吸收光谱不同,通过确定种植工艺确定植物照明光谱范围和峰值波长,植物照明的光谱和峰值波长均可通过蓝菲光学积分球光谱分析仪获得。

蓝菲光学(Labsphere)illumia®Plus2积分球光谱分析仪积分球尺寸 25 cm -3 m可选,具有 2π 和 4π 几何方式。三种光谱仪可选、特定的应用模块在保证生产效率最大化的同时也保证了非常高的精确度、可重复性。

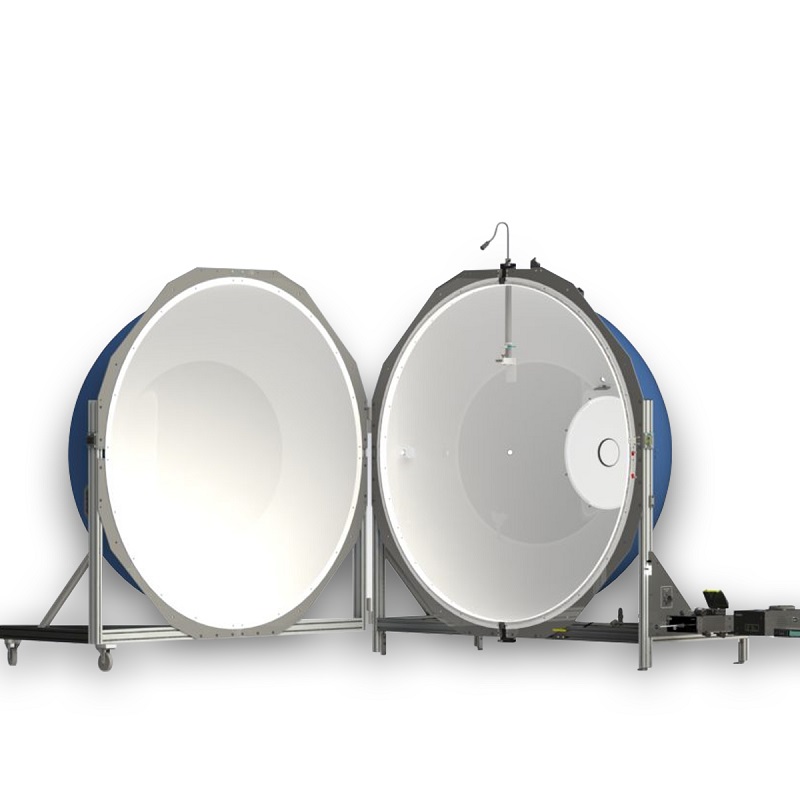

图5 蓝菲光学积分球光谱

提高生产力

改进后的积分球设计允许待测灯在点亮的情况下放进,保证更高的效 率、缩短测量时间。 新增了兼具功能性与简易性的电控模块,符 合 IES LM-79-19、IES LM-78 等相关标准。

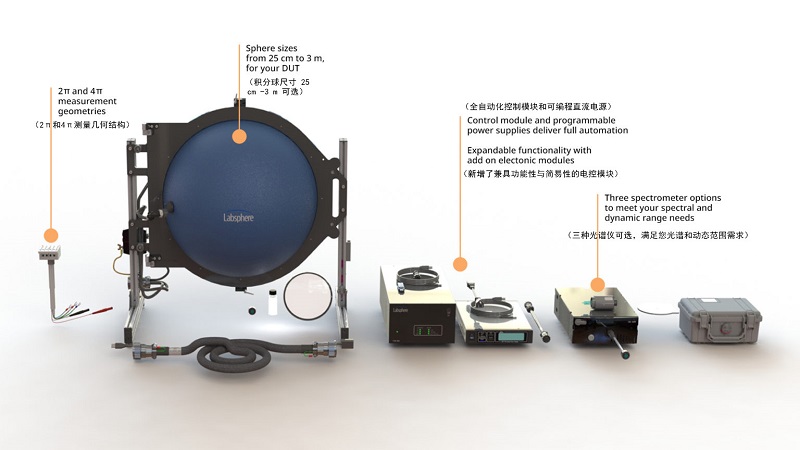

 图6 蓝菲光学积分球光谱分析仪系统图

Integral® 软件驱动设备

搭配的 Integral® 软件支持任何平台、任何设备、 任何地点、多种语言。符合 LM-45 标准要求进行稳定,自动执行校准程序。 符合 LM-79-19 和 LM-78 测量方法和行业标准颜色计算。

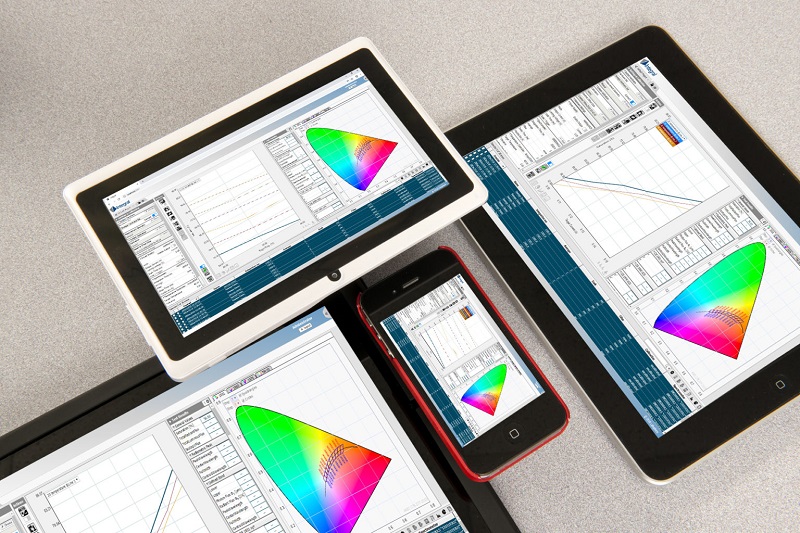

图7 Integral软件

概念:

PAR光合有效辐射(Photosynthetic Active Radiation)

太阳辐射中对植物光合作用有效的光谱成分称为光合有效辐射(PAR,photosynthetically active radiation),波长范围400~700纳米,与可见光基本重合。标注单位有两种:

一是用光合辐照度表示(w/m2),主要用于太阳光的光合作用的广义研究。

二是用光合光子通量密度PPFD表示(umol/m2s),主要用于人造光源和太阳光对植物光合作用的研究。

采用每秒辐射到植物表面的光子流量的这个方法表示辐射源的辐射能力,称为PPF_PAR法。

PPF光合光子通量(Photosynthetic Photon Flux)是指波长在400-700nm波段里,人造光源每秒辐射出光子的微摩尔数量,单位umol/s。

PPFD光合光子通量密度(Photosynthetic Photon Flux Density)是每平方米每秒光源辐射出的微摩尔数量,单位umol/m2s。
