用于大视场(FOV)相机的 LED HalfMoon® 半积分球光源校准系统

发布者:蓝菲光学  发布时间:2021-12-20 11:18:12  浏览:185

某客户正在开发具有超焦距镜头和 130° 视场 (FOV) 的相机,因此需要一个均匀光源用于平场校正。平场校正相机的光源要求具有非常高的均匀性,大视场相机要求发光亮度均匀性区域需要比标准相机大。

Labsphere解决方案

Labsphere (蓝菲光学)的 HalfMoon 半积分球系统比较适合其应用,但针对客户产品要求,需要对该系统特定于应用程序进行修改。精心设计系统满足广角上的高度均匀性。


图1 Labsphere(蓝菲光学)LED HalfMoon® 半积分球光源

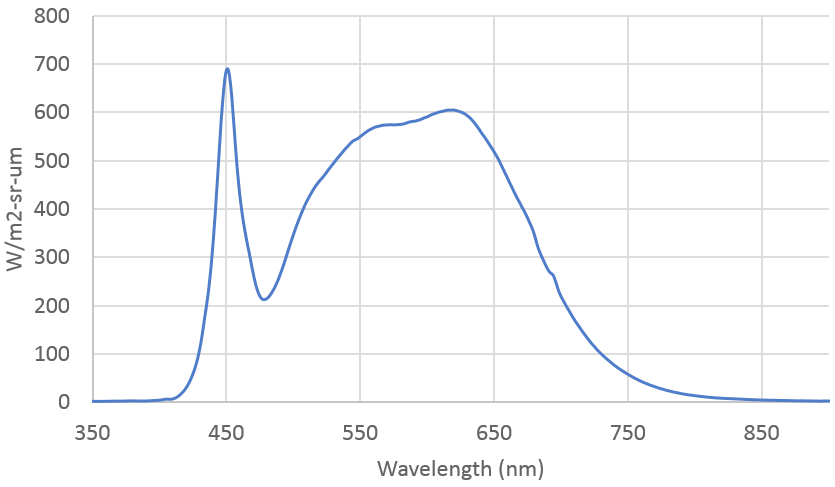

image007.png图2 光谱辐亮度曲线(最大亮度达39,000 cd/m2


开口尺寸 均匀性
4英寸98.6%
3英寸 99.2%
1英寸 99.8%


  • 由四个径向对称 LED光源以 100 - 11,400fL 的亮度范围照射待测设备 (DUT)

  • 用于精确系统校准和亮度监控的人眼视觉硅探测器和 SC-6000 光度计

  • 可通过 MATLAB 编程的恒流电源在每个 LED 上平均分配功率

  • 用于测试多种不同尺寸相机的亮度开口缩孔器

  • 开口盖可保护积分球内部免受灰尘或碎屑的影响

  • 从而使整个大视场(FOV)的均匀性非常高。


产品特点


  • 特定于应用的开口适配器,使用户可以灵活地使用一个系统测试多台摄像机

  • HalfMoon 光源可达到很宽的亮度范围,允许用户测试在系统上的动态范围的特定水平设置

  • 根据客户的要求,电源易于编程,并可通过 MATLAB 控制,允许客户自定义和自动化测试过程

  • Labsphere 的 SC-6000 辐射计可实现准确的光谱监测和反馈控制
