本产品是专门为各种材料测试漫射特性测试的专业设备，可以提供可见光范围内的每个波长上的光谱信息。

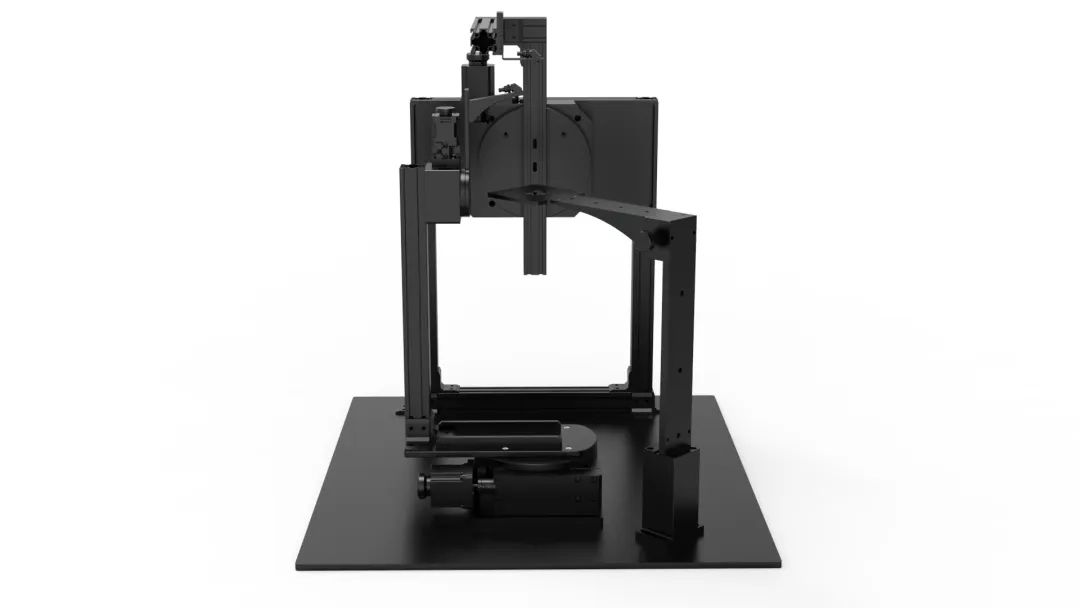

Labsphere(蓝菲光学) BRDF测试仪内部结构

照明光纤探头和接收光纤探头分别固定在带转盘的悬臂梁上，被测试物体放置在样品台上。入射光通过悬臂梁的圆周转动来改变入射角。接收光纤探头在悬臂梁上转动来改变检测角度，从而得到不同角度下的不同角度反射率或者透射率。接收抬头的固定配置了两个转动电机，不仅仅可以测试3D各个角度的反射率或者透过率，我们叫做BRDF和BTDF。

测试水平偏振光和垂直偏振光的反射率我们叫做P光和S光。此设备亦可测试P光和S光的反射透射特性。

整个过程在计算机的控制下实现数据的自动采集与处理。

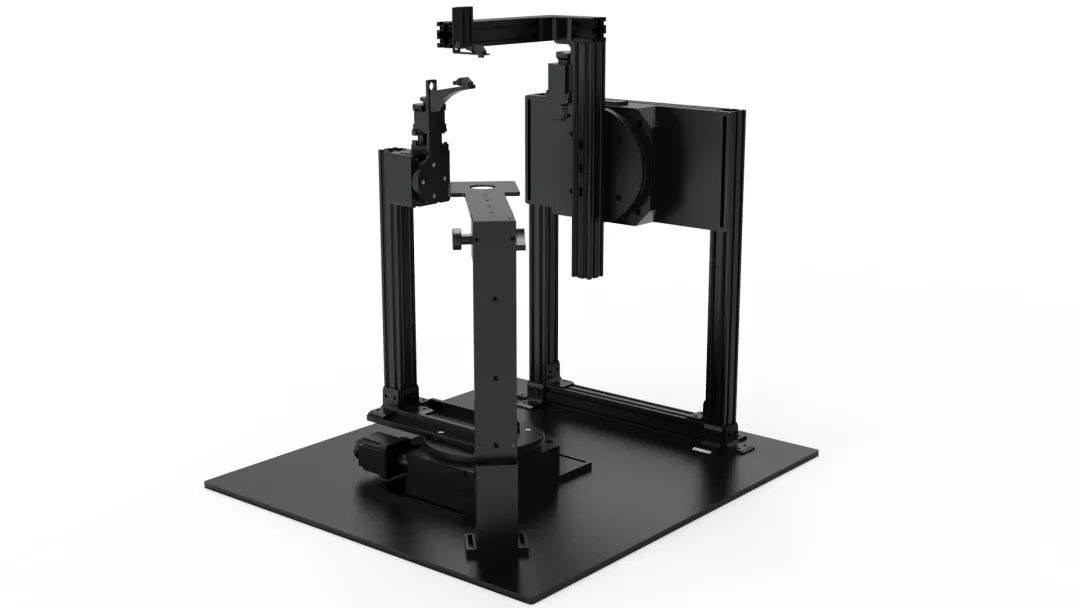

Labsphere(蓝菲光学) BRDF测试仪内部结构

整个测量设备包括照明系统、探测系统、运动系统和数据处理系统。在测量过程中，通过软件将机械运动部分和测量部分联系在一起，实现测试过程中的一键式操作控制，使用者可以试验操作过程中使用起来更加简便、快速、省时，测试的数据和曲线会实时的记录和反馈出来。

产品特征

• 系统整体结构支架采用铝合金型材框架，结构牢固可靠，不易生锈，可以适用于多种环境。

• 光源和探测器支架都采用导轨设计，最大化的减小转动半径，光源和探测系统在两个维度上进行运动，可以在多个维度上进行测量。

• 独立的导轨测试系统满足各个探测器和光源能独自做旋转调整，光源调整转盘安装在300mm直径转台上，可沿Z轴转动，满足各方向精确角度的入射需求。

• 检测装置配置两个旋转电机，满足3D角度反射率或者透射率测试。

• 系统软件操作简单，方便，可以定制化测试角度间隔和测试要求。

BRDF测试仪测试结构示意图

产品特征

• 功能包括运动控制、光谱仪或者探测器测量系统、全自动测量、数据采集保存。

• 光谱仪控制显示已连接的光谱仪通道，可设置测量光谱间隔，设置波长的曝光和积分时间。

• 通过软件设置运动平台的角度参数和光谱仪参数，点击“测量”可采集一次反射/透射光谱数据。

• 全自动采集：该软件能控制运动平台和光谱仪协同工作，以实现全自动反射/投射数据采集。

• 数据自动保存：每次测量后，光谱仪数据自动记录，数据分为两列，一列是波长信息，一列是反射率或者透射率信息

• 绘制曲线：测试的数据可以在软件中绘制对应的曲线，数据信息一目了然，可以导入固定格式，用于光学软件方针测试分析。
