LED 1x1 边缘模块
零件编号：ILT-1X1-W65-025
产品特点
- LED规格：每个模块配备1个或2个2瓦特3030 SMD LED。
- 光学透镜：集成10个45度光学透镜，提供精准的光线分布。
- 散热设计：采用外露铝制PCB板，有效散热。
- 安装方式：配备3M热传导双面胶带和机械固定件，便于安装和固定。
- 光通量：每个模块的光通量为160-170流明。
- 模块配置：每条灯带包含20个模块；12伏60瓦电源可驱动30个模块。
- 最大运行长度：单条灯带最多可运行20个模块，需平衡负载。
- 防护等级：IP65级防护，适合户外使用。
- 包装规格：每盒包含20个模块（1条灯带），按盒销售。
“Light Edge” Summit系列
“Light Edge” Summit系列专为深度在3英寸至6英寸的双面标识柜设计。其集成的10个45度光学透镜将光线聚焦成一条清晰的“光边”，使得模块可安装于宽度达48英寸的标识柜边缘，实现精准照明。
应用场景：
- 浅层标识柜：适用于深度在3英寸至6英寸的标识柜。
- 标识柜翻新：可用于现有标识柜的照明系统升级与改造。

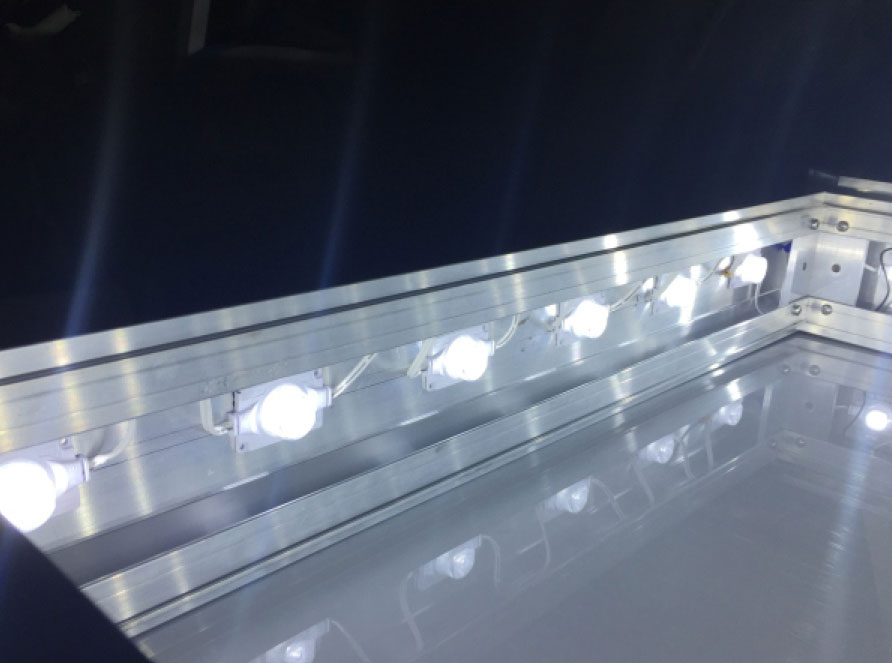

ILT-1X1-W65-025 安装于深度为6英寸的双面柜边缘。
规格参数
| PART# | Oper. Voltage (v) | Power Dissipation (W) | Peak Wavelength (nm) | Beam Angle | Luminous Flux/ Module (min/max) | Modules/ Foot | LED Qty (pc/module) | Qty on 60W power supply (20 pc/run max) | Module Dimensions (LxWxH) |
|---|---|---|---|---|---|---|---|---|---|
| ILT-1X1-W65-025 | 12 | 2 | 6500k* | 10x45 | 160/170 | 2 | 1 | 30 or 15 ft. | 2.05"×1.18" ×0.56" |

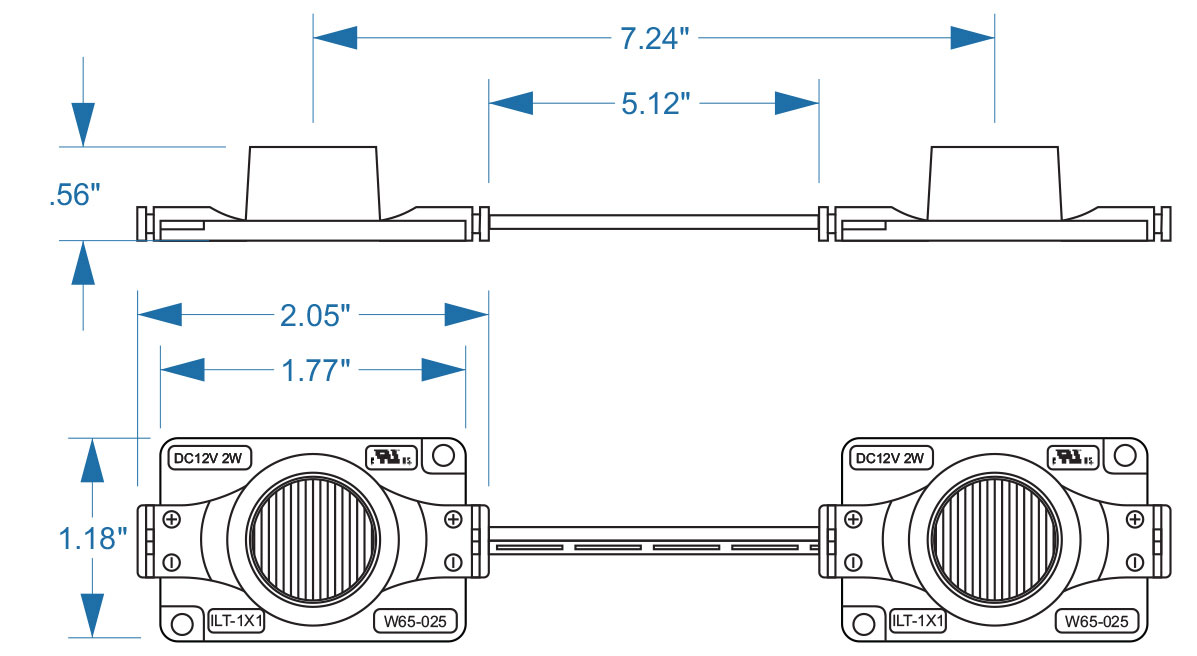

机械画图
极坐标图
