ILT970-UV紫外光谱辐射测量系统
200-450nm紫外光谱辐射计
型号：ILT970-UV
产品特点：
• 200nm至450nm光谱测量范围
• 操作便捷
• 配备用户友好的SpectriLight软件
• 数据可靠可信
• 提供从紫外到近红外光谱段全面的预配置光测量套件选择
• 通过ISO 17025认证流程进行完整表征和校准
• 在北美、欧洲和中国设有全球校准中心
• 适用于产品开发、检测、质量控制、性能验证及生产环节
您值得信赖的紫外光测试合作伙伴
ILT970-UV光谱辐射测量系统是测试紫外光源的理想选择。我们提供三种200-450nm光谱辐照度测量方案，以及两种250-450nm光谱通量测量方案。每套系统均包含紫外光谱仪、光纤、光谱辐照度/通量测量光学探头、支架、SpectriLight III控制软件及动态链接库、便携式储存箱。
本系统经ISO 17025认证流程完成光谱辐射响应校准，由全球三大校准中心提供支持，特别适合产品研发、检测与生产环节，可满足项目对精密测量的严苛需求。
紫外光谱辐射计可测量：
• 光谱辐照度、辐照度
• 光谱通量、光功率
典型应用：
• UV灯管与LED测试
• 表面紫外辐照度检测
• UV固化光源分析
• 产品检验、验证与研发
预配置套件选项（开箱即用型光谱辐照度解决方案）：
ILT970UV-RAA4 - 直角适配器/漫射头配11mm孔径微型积分球，用于测量光源的光谱辐照度、总辐照度及光谱特性
ILT970UV-W/A2 - 带SMA接口的石英芯片探头，测量光谱及总辐照度、照度、色度参数与光谱特性
ILT970UV-W5E - SMA905光纤接口微型余弦校正漫射器，测量光谱及总辐照度、色度参数与光谱特性
ILT970UV-INT50 - 5厘米（2英寸）积分球，测量正向/总光谱通量、功率（瓦特）及光谱特性
ILT970UV-INT150 - 15厘米（6英寸）积分球，测量正向/总光谱通量、功率（瓦特）及光谱特性
多功能扩展：
ILT970-UV可搭配多种输入光学器件。每个光学器件需独立校准，但单个光谱仪可加载多组校准数据，实现单系统测量总通量（W，lm）、辐照度（W/cm²）、辐射亮度（W/sr/cm²）、亮度（cd/m²）及照度（lux）。
光谱辐射计配件：

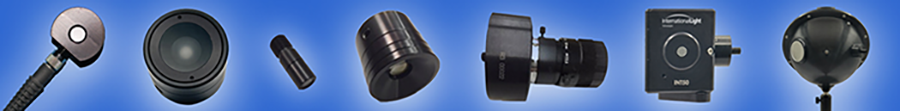

（图示）点击进入配件页面获取可选配件（注：非所有配件均兼容本系统）

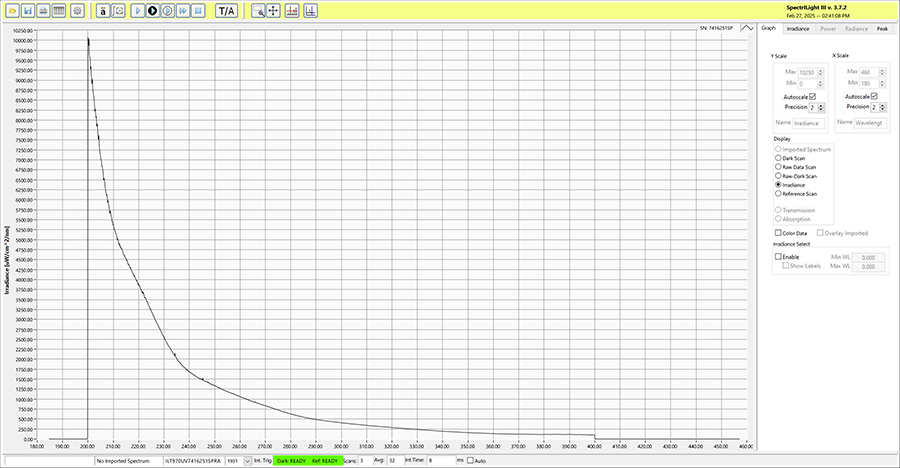

SpectriLight III软件：
基于LabView开发的Windows平台光谱与色度数据采集分析软件，所有计算实时完成无需导出。包含同色异谱分析、2°/10°视场角观察者模式，支持光谱曲线叠加比对。可通过弹出窗口/菜单/工具栏便捷设置波长范围、积分时间、扫描平均次数等参数，实时计算绝对辐照度与色度坐标。
规格参数
| 规格 | |||||
|---|---|---|---|---|---|
| 型号 | ILT970UV-RAA4 | ILT970UV-W/A2 | ILT7970UV-W5E | ILT970UV-INT50 | ILT970UV-INT150 |
| Type | UV Spectral Irradiance | UV Spectral Irradiance | UV Spectral Irradiance | UV Spectral Flux | UV Spectral Flux |
| 光谱仪测量范围 | 186 nm to 450 nm | 187 nm to 450 nm | 188 nm to 450 nm | 189 nm to 450 nm | 190 nm to 450 nm |
| 校准波段范围 | 200 nm to 450 nm | 200 nm to 450 nm | 200 nm to 450 nm | 250 nm to 450 nm | 250 nm to 450 nm |
| 全标定范围内的最低检测限 | 3.77 E-03 mW/cm2 | 1.82 E-02 mW/cm2 | 4.62 E-03 mW/cm2 | 1.54 E-02 W | 1.60 E-01 W |
| 积分时间范围 | 9 μs - 30 sec | ||||
| 光谱分辨率 | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm |
| 波长精度 | +/- 0.14 nm | +/- 0.14 nm | +/- 0.14 nm | +/- 0.14 nm | +/- 0.14 nm |
| 杂散光抑制率 | 0.1-1% (typical value 300l/mm, blaze 300 nm<0.3%) | ||||
| 光纤长度 | 1 m | ||||
| 光纤接口配置 | SMA-905 | ||||
| 光学测量探头 | RAA4 | W/A2 | W5E | INT50 | INT150 |
| 光路输入配置 | Right Angle | Parallel | 12 inch (30.5 cm) rigid light guide | Sphere Entrance Port | Sphere Entrance Port |
| 测量基准面 | Front Surface | Front Surface | Front Surface | -- | -- |
| 有效传感面积 | 0.27 inch | .598 inch | 0.157 inch (4mm) dia | .28 inch (7mm) input port | 1.5 inch (38mm) input port |
| 光学测量探头尺寸 | .061inch (1.54cm) dia. by 0.44 inch (1.12 cm) tall | 1.65 inch (4.19 cm) dia. by 1.29 inch (3.28 cm) tall | 1.25 inch (0.64 cm) dia. by 0.79 inch (2.0 cm) long | 2 inch (5cm) dia. integrating sphere with 0.27 inch (7mm) entrance port and 0.5 inch (1.27 cm) near cosine fiber port | 6 inch (15.24 cm) integrating sphere with 3 ports; 1.5 inch (3.8 cm) entrance port, 0.5 inch (1.24 cm) near cosine fiber port, and 1 inch (2.54cm) north entrance port with port plug |
| 光谱仪尺寸 HxWxL | 4.13 inch (105 mm) x 3.14 inch (80 mm) x 0.78 inch (20 mm) | ||||
| 光谱仪重量 | 277 g | ||||
| 积分球内部涂层 | -- | -- | -- | Spectraflect | Spectraflect |
| 系统集成方案 | 1/4-20 mounting thread with tripod | 1/4-20 mounting thread with tripod | 1/4-20 mounting thread with tripod | 1/4-20 mounting thread with tripod | 1/4-20 boss, 4 inch (10 cm) post holder, and 6 in x 6 in (15cm x 15cm) base |
| 校准 | Spectral Irradiance Response | Spectral Irradiance Response | Spectral Irradiance Response | Spectral Flux Response | Spectral Flux Response |
| 防护运输箱体 | Included | ||||
| 软件* | SpectriLight III | ||||
*Computer Specifications
- A CPU or laptop with 1GHz processor, 1GB of RAM, 256GB hard drive, and a screen resolution of 1024 x 768
- Operating system: Windows 11 or later
- Microsoft .Net Framework 4.5 or later needs to be installed and enabled
